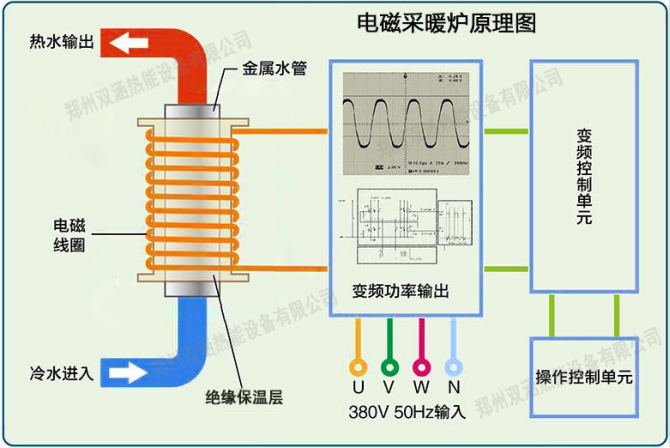

一、工作原理：
變頻電磁采暖爐是利用電磁感應原理，將電能轉換為熱能，在控制器內由整流電路將50Hz的交流電壓變成直流電壓，再經過控制電路將直流電壓轉換成頻率為6-25KHz的高頻交流電壓。
高頻交流電壓流過纏繞在非金屬材料管外的高頻導線，高速變化的磁場內部產生的磁力線切割非金屬材料管內部的金屬容器時產生無數小渦流，使水迅速加熱，達到快速加熱水的效果。

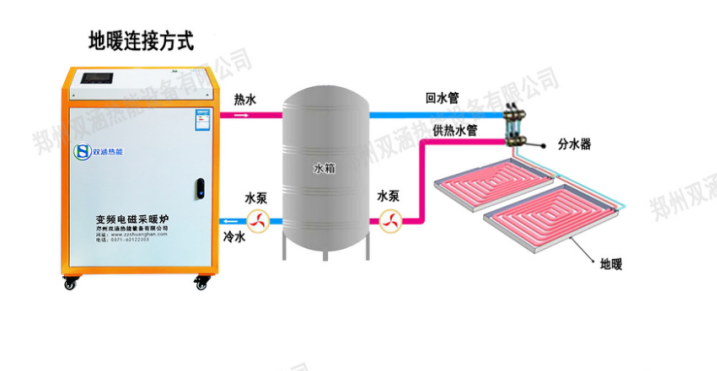

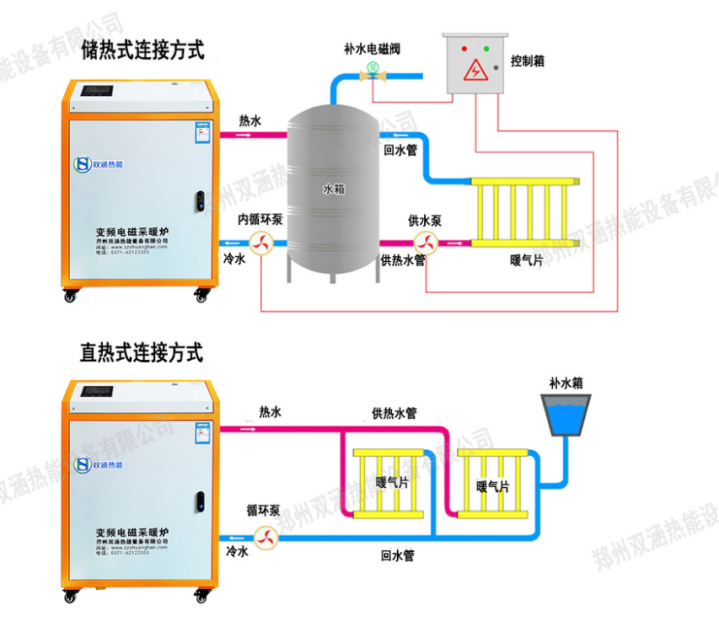

二、連接方式：
三、產品優勢
四、技術參數
型號規格 |
SHC-30 |
SHC-60 |
SHC-100 |
SHC-200 |
SHC-300 |
SHC-400 |
SHC-600 |
SHC-1200 |
|
額定功率（KW） |
30 |
60 |
100 |
200 |
300 |
400 |
600 |
1200 |
|
額定電壓/頻率（V/Hz） |
380/50 |
380/50 |
380/50 |
380/50 |
380/50 |
380/50 |
380/50 |
380/50 |
|
電源導線截面積選用（mm2） |
≥16 |
≥35 |
≥70 |
≥150 |
≥240 |
≥360 |
≥600 |
≥1220 |
|
電熱效率（%） |
≥99 |
≥99 |
≥99 |
≥99 |
≥99 |
≥99 |
≥99 |
≥99 |
|
電器保護等級（IP） |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
外殼散熱（%） |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
循環泵配置功率 |
0.75KW |
1.1KW |
2.2KW |
4.5KW |
7.5KW |
11KW |
17.5KW |
22KW |
|
膨脹水箱容量（L） |
25 |
50 |
80 |
150 |
280 |
340 |
500 |
1000 |
|
采暖面積（㎡） |
430-600 |
857-1200 |
1429-2000 |
2858-4000 |
4287-6000 |
5716-8000 |
8574-12000 |
16800 |
|
水溫度控制調節（℃） |
25-85 |
25-85 |
25-85 |
25-85 |
25-85 |
25-85 |
25-85 |
25-85 |
|
產品重量（KG） |
270 |
550 |
560 |
990 |
1369 |
1900 |
2600 |
4000 |
|
鍋爐尺寸 |
0.6*1.04*1.4 |
0.97*1.22*2.4 |
0.97*1.22*2.4 |
1.59*1.22*2.4 |
2.2*1.22*2.4 |
2.9*1.22*2.4 |
2.45*1.31*2.6 |
4.66*1.5*3.1 |
|
進出水口徑（DN) |
≥32 |
≥40 |
≥50 |
≥65 |
≥80 |
≥100 |
≥100 |
≥120 |
|
控制操作系統 |
自動 |
自動 |
自動 |
自動 |
自動 |
自動 |
自動 |
自動 |
|

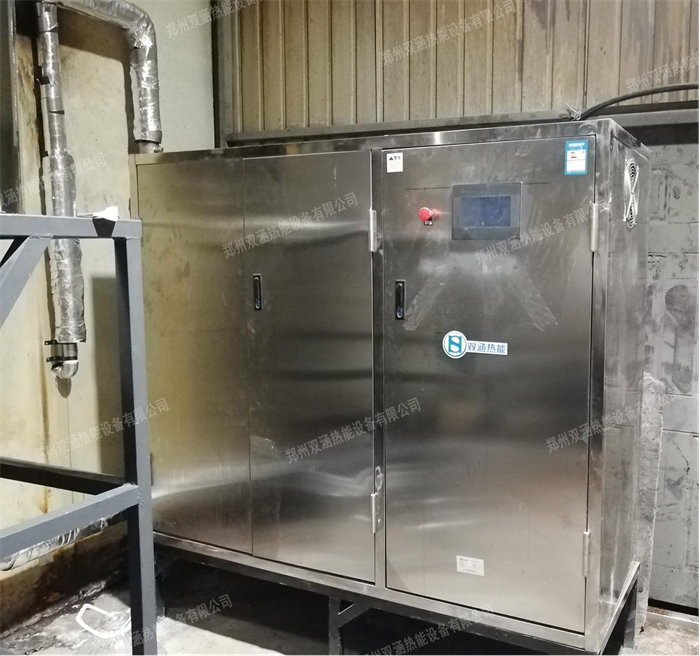

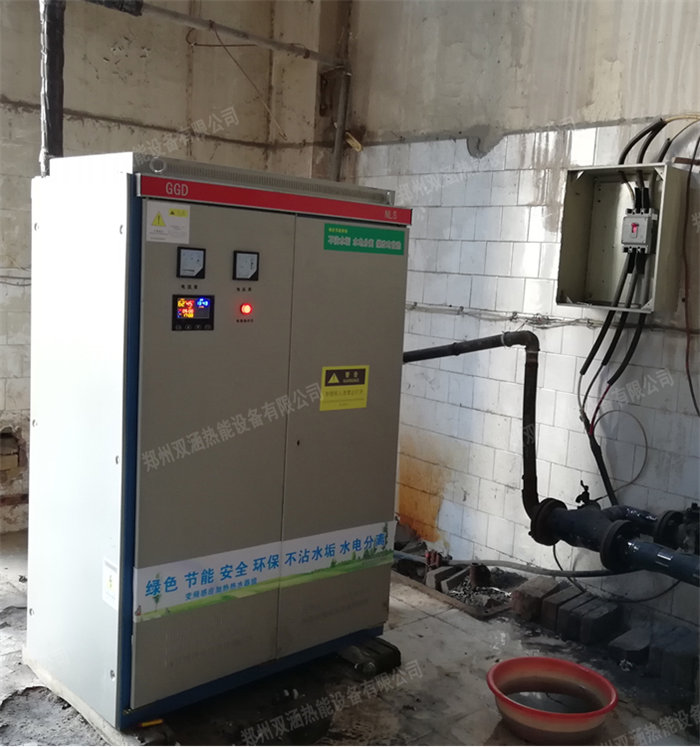

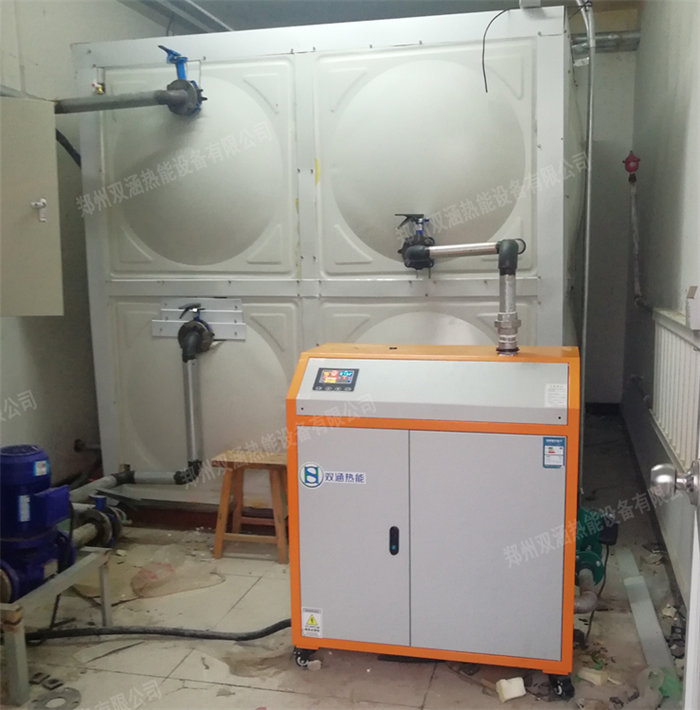

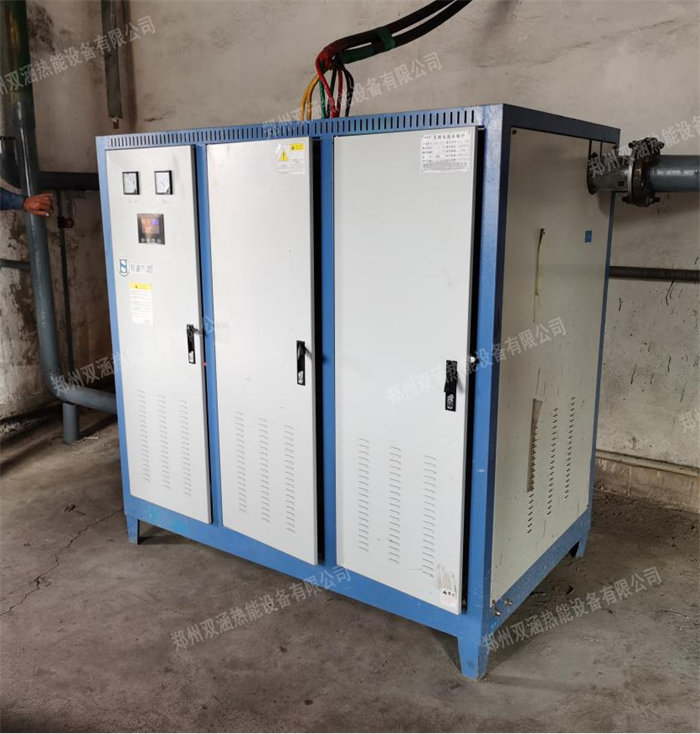

五、產品應用?
